Soporte de columna de dirección ¡¡¡desmontado!!!

Hoy hemos continuado con la odisea de desmontar el soporte de la columna de la dirección. Le estuve dando vueltas a la opción de desmontar el servofreno, y pensé que no era buena idea, ya que significaba quedarnos sin frenos en el coche y todavía teníamos pendiente la revisión de la caja de cambios para una posible prueba "en carretera" (en la calle del instituto, vamos). Pero "El Yuyu" me dijo que el coche apenas frena en el estado que está y que hay que usar el freno de mano para detenerlo, así que poco íbamos a perder si dejábamos inutilizado el sistema de frenado.

Decididos a desmontar el servofreno, nos pusimos a darle vueltas a la situación.

En primer lugar, quise desmontar definitivamente la guantera de plástico de la izquierda para tener más espacio y poder trabajar mejor. Para ello, teníamos que quitar ambos tiradores. El cable del estárter salió fácilmente tirando de él hacia el habitáculo, pero el de apertura del capó no podía salir, ya que tenía en su extremo una pieza metálica (el enganche al cierre) no desmontable que no cabía por el agujero por el que pasaba el cable con su funda. Así que no quedaba más remedio que desmontarlo de la pieza de plástico. Quitando un tornillo, se podía deslizar el extremo del cable que tiene la palanca de accionamiento.

Con esta pieza fuera, se podía trabajar mejor. Ahora teníamos que averiguar cómo soltar la enorme pieza que soportaba la columna de dirección. Estaba claro que estaba sujeta por la parte de atrás. Se veían 2 tuercas que eran las de sujeción del servofreno, y pensábamos que quitándolas, la pieza quedaría libre, aunque no parecía muy lógico, ya que la chapa del fondo de esa pieza sobresalía mucho más.

Pero el problema era la dificultad para acceder a esas dos tuercas. La inferior era sencilla de quitar, pero la que estaba por encima y a la derecha, quedaba tapada por el eje de giro del pedal de freno. El eje estaba compuesto por un bulón que pasaba por dentro de un tubo situado en la parte más alta del pedal. Para quitar dicho bulón, había que quitar un clip y una arandela situados a la izquierda y desplazar el bulón hacia la derecha. Pero no era tan fácil... Resulta que el bulón tocaba en el lateral derecho del hueco de los pies y no había manera de que saliese... Faltarían apenas 2 milímetros para que el bulón liberase al pedal, pero lo justo como para que el pedal no pusiese salir.

Quitamos el pasador de sujeción del eje del servofreno (tenía un clip a la izquierda) para ver si lográbamos ganar algo de movimiento en el pedal, pero no logramos nada. Parecía mentira que nos estuviese pasando esto. Después de haber desmontado tanto, estábamos a un paso de poder quitar la maldita tuerca que QUIZÁS serviría para poder sacar el soporte de la columna de dirección...

Tras estar dándole vueltas al rompecabezas y no saber qué hacer (parecía increíble que hubiesen diseñado todo aquello de manera que no pudiese desmontarse), probé a meter el vaso de 8mm con un alargador hasta la tuerca que parecía inaccesible y ¡se podía aflojar! Quizás no lo estábamos viendo bien desde lejos y con tantas cosas por medio, pero resulta que sí que había el hueco justo para poder aflojar la tuerca sin necesidad de quitar el pedal de freno.

Como yo ya sospechaba, esas dos tuercas no liberaron la pieza que queríamos, sino que servían de sujeción del servofreno únicamente. A pesar de haberlas quitado, el conjunto del servofreno y la bomba de freno no se movía, ya que seguían sujetos mediante los latiguillos de freno. Además, la bomba de freno iba sujeta a una chapa que a su vez iba atornillada a la carrocería, junto con la barra que atraviesa todo el compartimento motor para sujetar diferentes piezas. Creo que se trata de una chapa de protección ante posibles derrames de líquido de freno.

Como ya no sabíamos qué pensar acerca de la sujeción de la famosa pieza (a mí me pareció que había una pasta o masilla de unión entre esa pieza y la chapa de la carrocería), decidimos quitar el servofreno para poder ver esa zona por el lado opuesto. Aflojamos los latiguillos, quitamos la chapa unida a la bomba y desmontamos la bomba del servofreno para poder sacarla con más facilidad. Después sacamos el servofreno.

Entonces "El Yuyu" se dio cuenta de que había un "pegote" de masilla muy extraño y, al quitarlo, descubrió una tuerca en la parte superior del hueco... Era una tuerca de sujeción de la pieza que tanto deseábamos poder desmontar. En la parte inferior había otro "pegote" que ocultaba otra tuerca.

Intentamos sacar la pieza, pero seguía resistiéndose. Estaba claro que existía masilla sellante entre la pieza y la chapa, que serviría para aislar el interior del habitáculo con el compartimento motor. "El Yuyu" estuvo haciendo palanca desde el compartimento motor y yo movía la pieza desde dentro para facilitar que se despegase, pero seguía sin querer salir. Entonces me di cuenta de que las tuercas que se habían quitado coincidían con unos resaltes que se veían en la pieza por dentro. Y había tres: uno arriba, otro abajo y otro a la izquierda (mirando desde dentro). Se lo dije a "El Yuyu" y comprobó que, efectivamente, en ese punto había otro "pegote" (éste se veía menos) y debajo, otra tuerca.

Con las tres tuercas fuera, la pieza ganaba movilidad y al fin pudimos despegarla del cordón de sellante. Sólo quedaba desmontar el mando de luces de la placa en la que se soportaba y pudimos extraer la pieza completa. ¡No me lo podía creer!

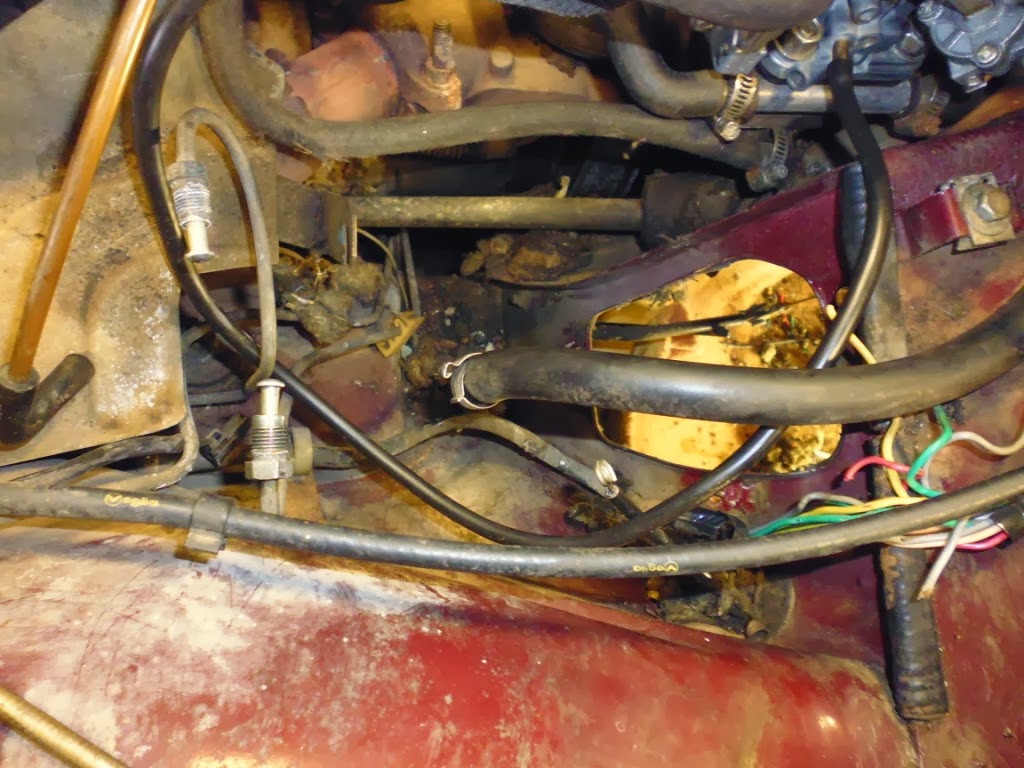

Así quedó la zona correspondiente al conjunto de bomba y servofreno en el compartimento motor.

Y así quedó la zona de los pies del piloto. Muchísimo mejor para poder trabajar con el cableado.
